一、泄壓持壓閥簡介：
500X泄壓持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。
二、泄壓持壓閥特點 1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。 2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。 3、當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。 作用與用途：當給水管中壓力超過泄壓閥額定壓力時，泄放閥開啟，防止管線用設備因超壓而損壞，可用于高層建筑消防測試循環系統之泄壓用，以防止水壓過高造成系統危險。
壓力等級：PN10、PN16、PN25
隔膜式：DN20～450
活塞式：DN350～750

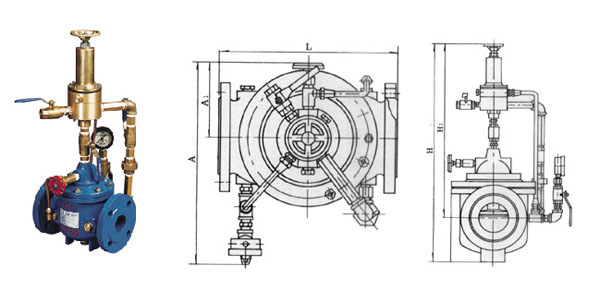

| 公稱通DN(mm) |
尺寸 |
||||||
| L | D | D1 | A1 | A | H1 | H | |
| 25 | 205 | 115 | 85 | 130 | 330 | 460 | 555 |
| 32 | 210 | 135 | 100 | 130 | 330 | 460 | 555 |
| 40 | 210 | 145 | 110 | 135 | 345 | 518 | 590 |
| 50 | 240 | 165 | 125 | 140 | 346 | 518 | 590 |
| 65 | 275 | 185 | 145 | 145 | 355 | 525 | 610 |
| 80 | 290 | 200 | 160 | 150 | 360 | 535 | 630 |
| 100 | 370 | 220 | 180 | 155 | 400 | 650 | 750 |
| 125 | 400 | 250 | 210 | 165 | 420 | 680 | 810 |
| 150 | 455 | 285 | 240 | 180 | 450 | 710 | 850 |
| 200 | 550 | 340 | 295 | 210 | 480 | 780 | 999 |
| 250 | 745 | 405 | 355 | 225 | 530 | 830 | 1200 |
| 300 | 800 | 460 | 410 | 250 | 580 | 880 | 1300 |
| 350 | 830 | 520 | 470 | 280 | 620 | 950 | 1350 |
| 400 | 860 | 580 | 525 | 285 | 668 | 990 | 1430 |
| 450 | 860 | 640 | 585 | 290 | 700 | 1050 | 1450 |
| 500 | 950 | 705 | 650 | 330 | 740 | 1090 | 1588 |
| 600 | 1100 | 840 | 770 | 350 | 760 | 1111 | 1999 |
